一、案例名稱

金河生物科技股份有限公司沼氣發電和電機變頻改造項

二、案例業主

金河生物科技股份有限公司是一家生產和銷售飼用金霉素及動物保健品為主的民營控股企業1998年被國家科委認定為“國家重點高新技術企業”，同時也是內蒙古自治區60家重點企業之主要產品有飼料金霉素、鹽霉素、金霉鹽酸鹽等。

三、案例內容

1.技術原理及適用領域

(1)沼氣發電。

為解決淀粉生產過程中產生的廢水污染，企業現建有一個有機廢水處理廠，其厭氧工段日產沼氣13000立方米，沼氣直接散逸到空氣中，造成了資源的浪費，也對環境造成了污染。

沼氣經過脫硫、凈化后送到儲氣罐，收集后的沼氣通過發電機組進行燃燒，帶動發電機的轉子繞組做工，完成發電流程。

沼氣發電系統主要分為進氣系統、冷卻系統、發電機組及其控制系統、排氣及余熱系統等。

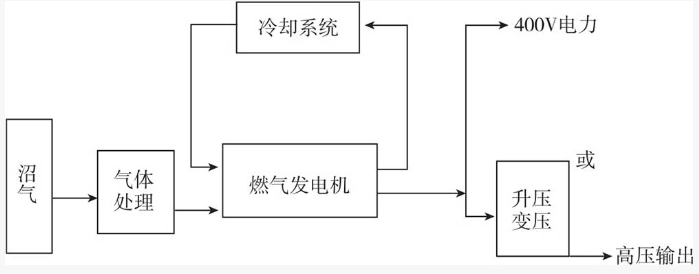

沼氣發電系統

1m3CH,的熱值約為35.8MJ，沼氣發電的燃氣熱耗率為10.5MJ/kW·h，所以1m'CH,可以發電約3.4kW。按沼氣產量計算，每小時的發電量約為:13000m3x55%x3.4kW:h/m3:24h~1012.9kW。

建立兩臺500GF1-1P.Z，共1000kW裝機容量的電站。

該項目于2010年3月施工，8月安裝，12月正式并網發電。

(2)電機改造。

企業用電設備主要以大功率電機為主，大部分設備無功消耗較大，功率因數偏低，配電系統使用效率不理想，主要存在以下問題:

電壓偏高，三相阻抗電流不平衡，增加了設備的動力負荷，

功率因數較低，負荷側用電效率低下，增加了變壓器負荷。用電設備的有功功率及功率因數變電能使用效率低下，運行電壓偏高，無功消耗過高。

2.案例實施情況

(1)101~104車間大罐電機采用DK-J-DL型節電器。

功能:調速節能，軟起動節能，功率因數COS4改善。

(2)290空壓機和高壓循環泵使用高壓變頻器節電技術。

高壓變頻器節電技術是將變頻調速技術應用于大功率高壓電機調速的一種電力換流裝置，是國家大型設備節能技術改造及建設推廣項目，應用范圍廣泛，應用高壓變頻節電裝置能大幅度降低電機的電耗。

該技術可適用于鋼鐵、石油、石化等行業。

該項日于2010年3月開始施工，2010年8月發電機組正式安裝，該項目于2010年12月竣工驗收。

四、項目年節能量及節能效益

沼氣發電項目年節電量(按照7200小時運行，自用電率13.65%):1000x7200x(113.65%)=621.7143萬kW-h。

折標煤621.7143x3.5=2145噸標煤。

高壓變頻項目新增節電設備如表1所示。

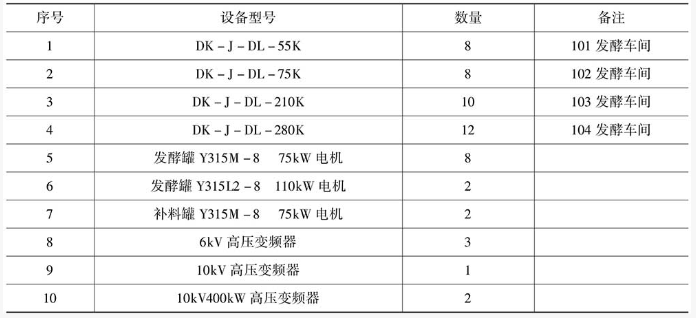

表1 高壓變頻項目新增節電設備

(1)101-104車間大罐電機采用DK-J-DL型節電器。

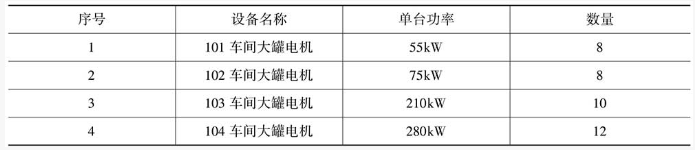

表2 原電機設備表

年節電量:(55x8+75x8+210x10+280x12)x8000x20%=1040萬kWh，折3588噸標煤。

(2)290空壓機和高壓循環泵使用高壓變頻器節電技術。

(1000x3+1000x4+400x4)x8000x20%=1376萬kWh，折標煤4747噸。年節電量:

共計節電量:621.7143萬kW:h+1040萬kW:h+1376萬kW-h=3037.7143萬kW-h，折標煤量10480噸標煤，按照當?shù)毓I(yè)電價計算，每年為企業增加經濟效益約1640萬元。

五、商業模式

該項目采用節能效益分享型合同能源管理模式運作，節能服務公司負責解決項目所需資金，并與業主單位對項目所產生的節能效益進行分享，合同期限為4年，合同期內前兩年節能服務公司與業主的分享比例為8:2，第三年為6:4，第四年為5:5。在合同期內，項目的所有權屬于節能服務公司，合同期滿且業主付清所有合同款項后，節能服務公司向業主轉移項目所有權，將設備無償贈予業主，之后的節能收益為業主所有。在項目合同期內，節能服務公司向業主提供所安裝設備的維護服務，并與業主保持密切聯系，對所安裝設備可能出現的問題進行快速診斷和處理，同時不斷優化和改進所安裝設備的運行性能，以提高項目的節能量及其效益。

六、融資渠道

該項目總投資為1945萬元(包括工程建設費用及后期運行維護費用)，所需資金全部由節能服務公司自籌解決。

七、優惠政策

根據財政部、國家發改委關于印發《節能技術改造財政獎勵資金暫行管理辦法》的通知(財建〔2007〕371號)，該項目符合通知要求，申請到中央財政獎勵資金265.8萬元。
