東莞康華醫院熱水系統節能改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

東莞康華醫院熱水系統節能改造項目

二、案例業主

東莞康華醫院按三級甲等醫院的標準建設，目前是全國建筑規模最大的民營醫院，占地563畝，建筑面積32萬平方米，其中醫療區26萬平方米，生活區6萬平方米。醫院日平均生活熱水需求量160噸（42~55℃)、中央空調再熱功率平均362kW。采用柴油鍋爐制取蒸汽，再利用蒸汽二次加熱生活熱水及中央空調再熱循環水；鍋爐安裝柴油流量表，每月由專人抄寫柴油消耗量；鍋爐產生的蒸汽通過分汽缸輸送到用汽末端，每個末端安裝蒸汽流量表，由專人記錄蒸汽使用量，再根據各末端蒸汽消耗量的比例計算各末端設備的耗柴油量。

三、案例內容

1.技術原理及適用領域

(1）空氣源熱泵機組，用于從空氣中吸取低溫?zé)崮埽?jīng)熱泵機組中的熱交換裝置轉變?yōu)楦邷責崮埽瑢⑺訜帷?/span>

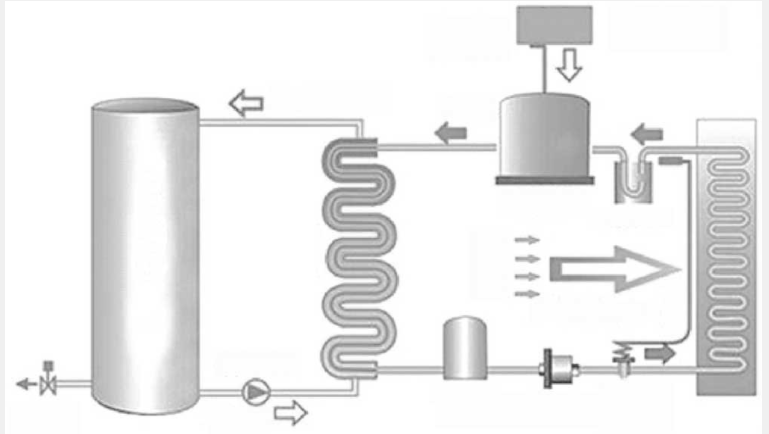

熱泵機組工作示意圖

由上圖可以看出，應用逆卡諾原理，通過吸收空氣中的低溫?zé)崮埽?jīng)過壓縮機的壓縮變?yōu)楦邷責崮埽阉訜帷Ｕ麄€(gè)過程是一種能量轉移過程（從空氣中轉移到水中）。

（2）預備太陽能熱水機組，用于將光能轉化為熱能，將水加熱。太陽能真空管在內玻璃管的表面上利用特種工藝涂有光譜選擇性吸收涂層，用來最大限度地吸收太陽輻射能。經陽光照射，光子撞擊涂層，太陽能轉化成熱能，水從涂層外吸熱，水溫升高，密度減小，熱水向上運動，而比重大的冷水下降。

(3）預備熱水箱，該熱水箱與空氣源熱泵機組和太陽能熱水機組相連，用來儲存制得的熱水，以滿足人們?cè)谏睢⑸a(chǎn)中所需的熱水。

（4）預備控制系統，用來控制空氣源熱泵機組和太陽能熱水機組的工作狀態，以獲得最佳的節能方式。此項技術可廣泛應用在醫院、酒店、學校需要大量熱水的單位。

2.節能改造具體內容

（1）生活熱水。

采用10050支力諾中58×1800mm太陽能真空管（占地面積約2000m）及13臺RSJ-380/S-820/C美的熱泵機組，并新增10個16t蓄水箱，平時以太陽能為主、熱泵機組為輔的加熱方式，確保日產55℃熱水160t以上。

（2）中央空調再熱循環水。

采用5臺LSQWRF130M/A-C1，總制熱能力650kW（現有中央空調再熱水系統能力600kW），可滿足現有中央空調再熱需求。夏季當太陽能矩陣集熱量大于生活熱水需求量時，太陽能集熱量自動通過板式交換器傳遞到中央空調系統。

（3）自控系統。

采用西門子PLC自控系統遠程監控，自動控制最佳產生熱水的方式，同時自動進行能源統計分析。

3.項目實施情況

該項目研發、設計、施工均由東莞盈信節能投資有限公司完成，開工日期2011年7月15日，竣工日期2011年10月31日，目前設備運行情況良好。

四、項目年節能量及節能效益

1.節能量

（1)原系統主要參數及用能情況。經業主和節能服務公司雙方協商，該項目改造前基準能耗定為2009年4月一2010年3月生活熱水及中央空調再熱水柴油消耗量，共計338.9t，能源費用288萬元。

（2）系統改造后用能情況。

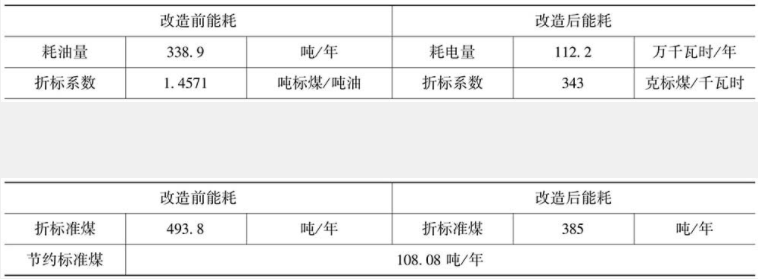

表1  系統改造后用能情況

（3）項目節能計算公式、折標系數和計算方法：以月為單位，對通過節能改造后所產生的經濟效益按以下方法計算：

A.改造前當月生活熱水費用QA=2009-2010年同月用油量（若當月實際平均用水量超過160噸/天，則同比例增加）×節能改造后當期業主實際購買油價；

B.改造前當月中央空調再熱量能耗費用QB=2009-2010年同月用油量（若當月實際換熱量超過400kW，則同比例增加）×節能改造后當期業主實際購買油價；

C.改造后當月能耗費用Q后=系統實際用電量（抄表）×節能改造后當期業主實際購買電價

當月節能收益Q=QA+QB-Q后。

改造前能耗QA+QB見下表，按2010年柴油價格，QA+QB=2880990元。改造前能耗見表2。

表2  改造前能耗情況

改造后能耗見表3。

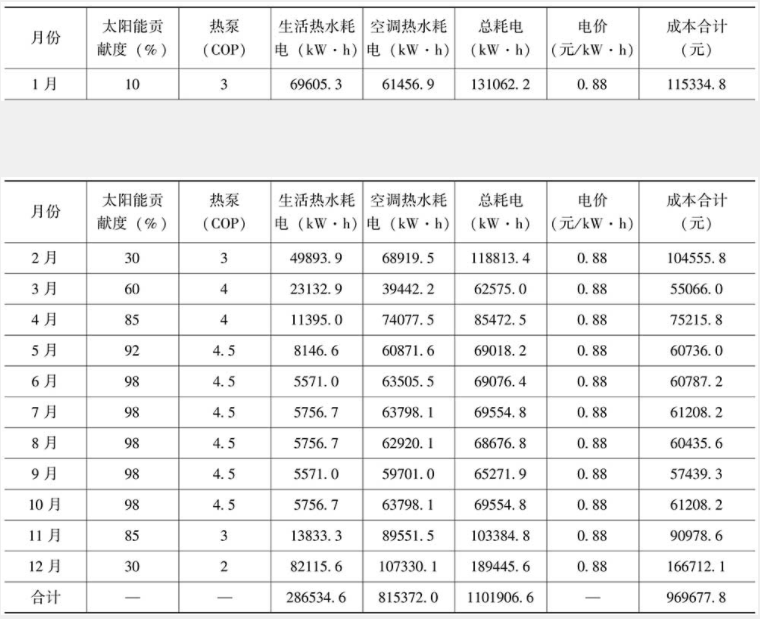

表3  改造后能耗情況

注：其中太陽能貢獻度及熱泵COP根據東莞地區氣候相關手冊查得。

2.節能效益

改造后新系統年耗電110萬kW·h，能源費用在97萬元以內，年節能效益191萬元。

該項目節能率為21.9%。

五、商業模式

1.合同期限（效益分享期）

效益分享期為五年，自業主出具試運行正常的項目驗收文件的（當月為試運行期，不分享效益）次月1日起，雙方按合同約定分享節能效益。

分享比例見表4。

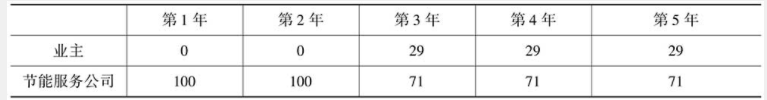

表4  業主與節能服務公司雙方效益分享比例(%）

2.所有權

在該合同期滿和業主付清全部款項之前，項目的所有權屬于節能服務公司。業主在合同期滿后付清節能服務公司應得全部款項之后，有權取得項目的所有權。

六、融資渠道

項目投資總金額350萬元，其中主體設備為300萬元，工程費用為50萬元。全部資金為節能服務公司自有資金。
