山東新汶熱電有限公司鍋爐風機變頻改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

山東新汶熱電有限公司鍋爐風機變頻改造項目

二、案例業主

山東新汶熱電有限公司是以燃燒煤泥為主的資源綜合利用電廠，公司現有員工214人，占地面積22畝，總資產23548.05萬元建設規模為三爐二機，裝機容量30MW。2007年供電量為12980.38萬kW·h，供熱量為41.48萬GJ，解決了良莊礦洗煤廠煤泥和矸石的出路問題，減少了污染，保護了環境。

三、案例內容

1.技術原理及適用領域

改造主要是根據三相異步電動機的轉速公式n=no(1-s)=60f/p(1-s)，其中f為頻率;p為極對數;s為轉差率(0~3%或0~6%)。

根據公式可以看出，改變電動機的轉速n，只需改變頻率f，比改變極對數p和轉差率s兩參數簡單。

風機基本特性參數為風量0、風壓H功率P和效率n。當風機的轉速從n變為nz時，Q、H、P變化關系為Q2-Q1(nz/n)，Hz=H:(nz/n)2，Pz=P;(nz/n)3。由式可見，風機功率與風機轉速的三次方成正比所以當風機的轉速變化時，風機的功率會有很大的變化。

2.案例實施情況

(1)原系統(設備)主要參數及用能情況。

公司自建成以來鍋爐風機風量調節一直由調節風門擋板開度完成，在風機選型方面留有較大的裕度20%~30%。風機在使用過程中，無論鍋爐風量的需求大小，都要全速運轉，而運行工況的變化使得能量被風門擋板的節流損失消耗掉了。

(2)節能改造內容。

對鍋爐3臺引風機、二次風機進行改造，使用變頻器控制風機啟動、調速、停止達到節能目的。改造設備型號如表1。

表1 改造設備型號及功率

(3)系統(設備)改造后用能情況，

鍋爐風機變頻改造后，變頻器運行情況良好，節能效果明顯，根據改造前后的參數對比，其節能經濟效益如表2。

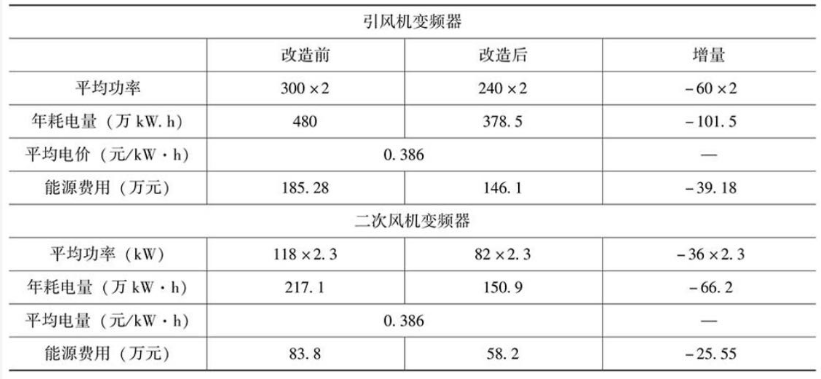

表2 系統(設備)改造后用能情況及節能效益

(4)項目開工時間、竣工時間以及運行情況。

2008年11月開始安裝，2009年3月竣工投入運行。

四、項目年節能量及節能效益

公司現有3臺引風機、3臺二次風機，全年按兩運行一備用計算，運行時間為2臺x365天/年x24小時=17520小時。從表中可以看出風機變頻改造后，年節能量為167.7萬

kW·h，折標煤578.565tce。

五、商業模式

該項目采用了合同能源管理模式。節能服務公司與客戶一起共同分享節能成果，取得雙贏的效果。合同能源管理是節能服務公司通過與客戶簽訂節能服務合同，為客戶提供:能源審計、項目設計、項目融資、設備采購、工程施工、設備安裝調試、人員培訓、節能量確認和保證等一整套的節能服務，并從客戶進行節能改造后獲得的節能效益中收回投資和取得利潤的一種商業運作模式。客戶不需要承擔節能實施的資金、技術及風險，并且可以更快的降低能源成本，獲得實施節能后帶來的收益，并可以獲取節能服務公司提供的設備。

項目年節能效益為132.8萬元，效益分享期內，節能服務公司分享100%的效益。每3個月分享節能效益24.3萬元，共計節能效益292.8萬元。當實際節能效果不超過或不低于節能量的5%時，當年分享節能效益仍按132.8萬元計算，當超過或低于節能量的5%時，乙方分享節能效益按照同樣的比例增加或減少。直至乙方取得全部節能款終止，甲方獲取節能服務公司提供設備的擁有權。

六、融資渠道

該項目總投資292.8萬元，由節能服務公司籌集。
