大同煤礦集團山西漳電同華發電有限公司66萬超臨界鍋爐電動給水泵變頻技改項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

大同煤礦集團山西漳電同華發電有限公司66萬超臨界鍋爐電動給水泵變頻技改項目

二、案例業主

大同煤礦集團山西漳電同華發電有限公司成立于2006年8月16日，是同煤集團打造““煤電一體化”戰略中建設的投資比例最高容量最大、技術最先進的電廠。同華發電有限公司(軒崗電廠)工程建設規模為2x660MW國產超臨界直接空冷凝汽式汽輪發電機組、同步建設煙氣脫硫裝置，規劃容量為2x660MW+2x1000MW直接空冷燃煤機組。目前同華電廠年發電量達85億千瓦時。同華發電廠主要用能設備為鍋爐風機、給水泵、空冷島系統等，其中給水泵系統耗電約為3.25億千瓦時。

三、案例內容

1.技術原理及適用范圍

在變頻調速技術的基礎上，依據計算機模糊控制理論，結合PID控制原理，利用PLC多元化控制功能，開發出了具有自主知識產權的優化控制軟件系統。系統可根據實際需求,自動檢測并計算系統負荷量的大小根據負載變化情況實時調整變頻器、電機、負載的運行曲線，使三者始終在最佳狀態下運行，對原系統進行精細的優化控制，確保在滿足系統需求的前提下大幅度地提升系統效率，達到最佳節電效果。

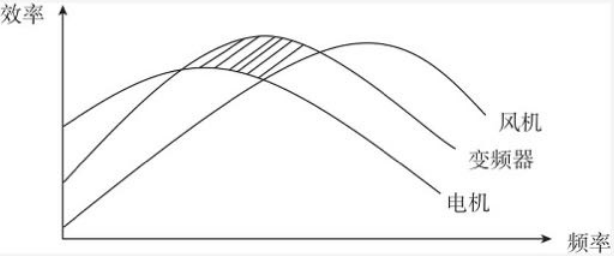

技術原理

上圖中三條曲線分別代表變頻器、電機、風機在某一時刻的運行曲線，通過對三者運行曲線進行優化，讓它始終在一個最佳效率區間內運行。變頻優化控制系統在滿足工藝需求的速度前提下，綜合考慮整個傳動環節的工作特性與效率曲線，以及諧波畸變情況，選擇最佳工作頻率點，將整體效率達到最高，消耗的能量降到最低，

適用范圍包括煤炭、電力、冶金、有色金屬、石油石化、化工、建材、機械等行業。

2.節能改造具體內容

該項目對2x660MW機組工程-電動給水泵進行變頻技改。

同華發電有限公司2x660MW超臨界直接空冷凝汽式汽輪發電機機組原設計每臺發電機組配備3臺35%容量的電動給水泵，將發電機組配備的6臺電動給水泵中的4臺給水泵11000kW(每個機組分別A/C泵)改為50%容量的給水泵12500kW，將原來的液力耦合器更換為進口的齒輪箱來配合調速，給水泵驅動電機改由新增(進口/特別設計的)高壓矢量控制變頻器調速驅動。原系統中的B泵保持不變(35%容量)作為備用。

3.項目實施情況

2014年4月全部完成1號和2號機組4臺給水泵的改造，2個機組已經投入正常運行。

四、項目年節能量及節能效益

1.年節能量

根據用能單位提供的資料，項目實施前，1號機組年用電量為14668.68萬kW·h，2號機組年用電量為16211.2萬kW·h。

改造后現場調取一個月不同負荷的運行記錄，匯總計算實際運行功率，根據用能單位提供的2013年全年運行數據統計和分析得出發電負荷及對應權重，計算平均節電率，

該項目節能效果由西安熱工院、山西省節能環保中心進行審核測評，并出具檢測報告，其中1號機組平均節電率32.7%，2號機組亞均節電率33.01%。

則兩組機組的年節電量如下:評)

-號機組△E=E耗電量x節電率14668.68x32.7%x3.3-15828tce;

二號機組公E-E耗電量x節電率16211.2x33.01%x3.3=17659tce;

總計33487tce。

2.年節能收益

當?shù)仉妰r0.3857元/kW·h，則年節能效益為:(4796+5351)萬kW:hx0.3857元/kW·h=10147x10000x0.3857~3914萬元。

五、商業模式

該項目采用節能效益分享型模式運作節能服務合同期10年。用能單位與節能服務公司對節能效益的分享比例為前四年1:9.中三年3:7、后三年5:5。

合同期內，項目(設備)所有權歸節能公司，合同期滿項目(設備)所有權轉移給客戶方。

六、融資渠道

該項目投資額為12360.23萬元，資金來源為節能服務公司自有資金及銀行貸款。
