江蘇索普(集團)有限公司水輪機替代冷卻塔電機改造項目

一、案例名稱

江蘇索普(集團)有限公司水輪機替代冷卻塔電機改造項目

二、案例業主

江蘇索普(集團)有限公司(前身為鎮江化工廠)始建于1958年，2004年起步入中國石化百強企業行列。公司目前擁有140萬噸冰醋酸、54萬噸甲醇、50萬噸醋酸乙酯、110萬噸硫酸、12萬噸氯堿、4萬噸ADC發泡劑等產品的年生產能力，下屬醋酸廠現有4000m'/h的冷卻塔4臺，每臺風機的驅動電機為200kW。

三、案例內容

1.技術原理及適用領域

水輪機的工作動力來自循環冷卻水系統水的重力勢能以及循環水泵的富余揚程，工作時保證冷卻塔的技術參數，而且循環水泵的能耗不變。水輪機的輸出軸直接與風機連接并帶動其轉動，取消了原電機驅動風機系統，節約了電能。

該技術可適用于石油、化工、輕工、紡織、冶金等使用工業冷卻塔的行業。

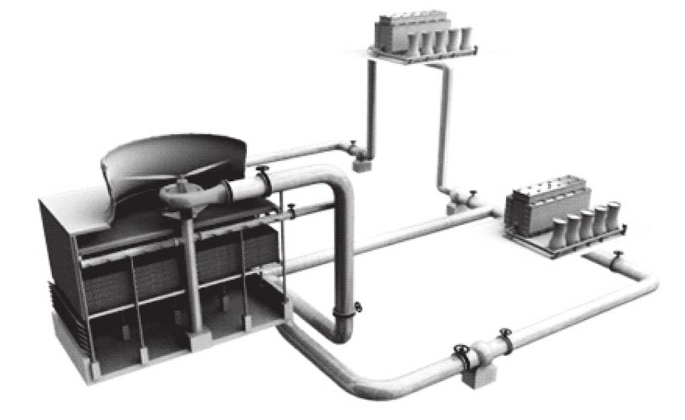

水輪機替代冷卻塔電機改造原理圖

2.節能改造具體內容

該項目對醋酸廠的四座冷卻塔進行節能改造，用水輪機替代電機。客戶現有水處理能力為4000m'/h的冷卻塔4臺。通過對其進行水輪機代替電機驅動風葉轉動的技術改造，節能效益十分明顯。除可節約用電外，還可節省電機和減速箱日常管理和維護保養成本。

3.項目實施情況

該項目于2013年10月開始投入用，目前設備運行良好。

四、項目年節能量及節能效益

改造后項目節約電量

該項目用水輪機替代了冷卻塔電機，4臺冷卻塔按年運行310天計算，每年可節約520萬千瓦時的電量，折合標準煤1716噸，每年可節省電機和減速箱日常管理和維護保養成本費8萬元，按蘭地工業電價計算，每年可為業主增加經濟效益388萬元。

五、商業模式

該項目采用節能效益分享型模式運作，即節能服務公司就該項目與業主簽訂節能服務合同，節能服務公司為業主提供能源審計、節能改造的可行性研究報告，節能改造所需的全部資金，設備設計、選擇及采購、施工、安裝和調試，為業主單位的操作和維修人員提供相關培訓，項目建成后的維護和保養等專業服務。

節能服務公司負責項目所需的全部資金，并與業主單位分享項目產生的節能效益，合同期限為5年，業主與節能服務公司的分享比例為3:7，在合同期限內，項目的所有權屬于節能服務公司:合同期滿且業主付清所有合同款項后，節能服務公司向業主轉移項目所有權，將設備無償贈予業主，之后的節能收益為業主所有。在項目合同期內，節能服務公司提供所安裝設備的維護服務，并與業主保持聯系，對安裝設備可能出現的問題在協議規定的時間內快速診斷及處理，同時不斷優化和改進所安裝設備的運行性能，以提高項目的節能量及效益，

六、融資渠道

該項目總投資725萬元，全部由節能服務公司提供。
