典型的水冷式中央空調，以冷水機組制備冷水，再輸送到末端設備向室內供冷，又分為冷凍水系統和冷卻水系統兩部分。

冷凍水系統在冷水機組的蒸發器側，通過冷凍水循環從蒸發器獲得冷量，再送至室內末端設備供冷。

因此，冷凍水系統的主要設備是冷凍水泵和末端空調設備。冷凍水泵驅動水循環，末端設備用于室內的供冷和氣流組織，常用的有風機盤管、空調箱、新風機、排風機等。

冷卻水系統在冷水機組的冷凝器側，通過冷卻水循環將冷凝器的排熱輸送至冷卻塔排放。

因此，冷卻水系統的主要設備是冷卻水泵和冷卻塔。冷卻水泵驅動水循環，冷卻塔以蒸發冷卻的方式，將循環水中的熱量散發到室外空氣。

在布置上，通常將冷水機組、冷凍和冷卻水泵等設備集中布置在能源中心，將冷卻塔布置在附近的裙房屋面上，再通過冷凍水系統的干管、立管、支管等，逐步將冷凍水輸配到建筑物內的各個末端設備。

因此，水冷式空調系統的設備用電量估算，可劃分為能源側設備和用戶側設備兩部分進行。

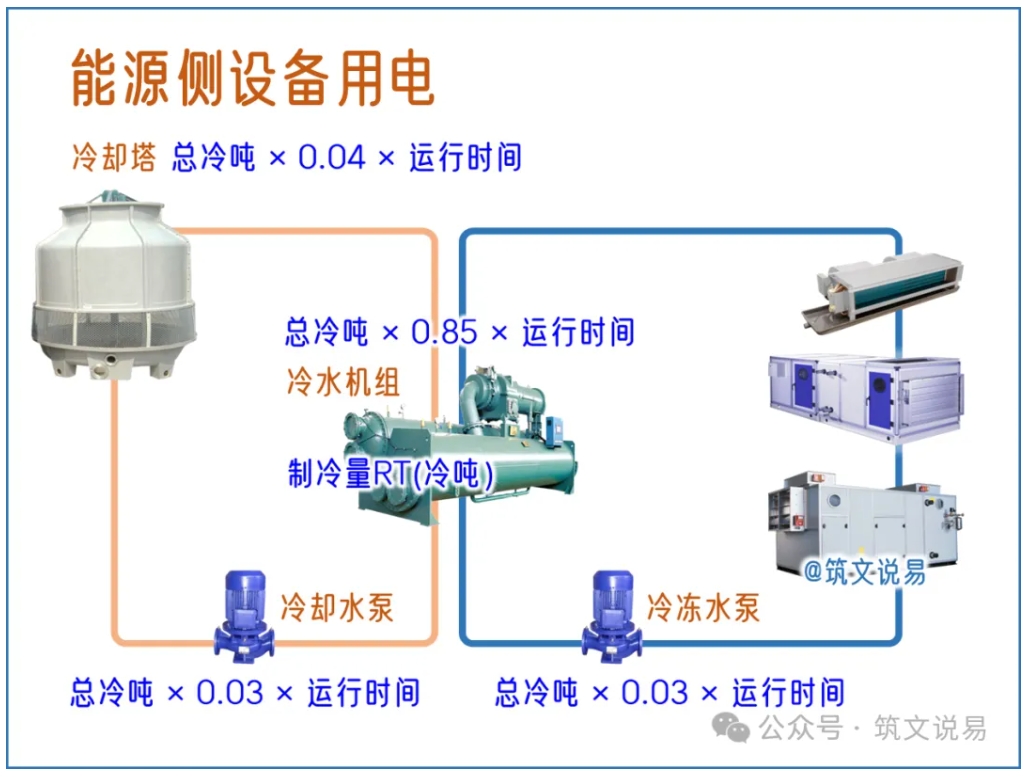

一、能源側設備用電量

能源側設備統一按空調主機即冷水機組的制冷量估算，單位為RT（冷噸），1RT≈3.517kW。

1、冷水機組

用電量約 0.7~1.0 kW/冷噸，可估算為：

主機用電量(kWh) = 總冷噸 × 0.85 kW/冷噸 × 運行時間

2、冷卻塔

用電量約 0.03~0.05 kW/ 冷噸，可估算為：

冷卻塔用電量(kWh) = 總冷噸 × 0.04 kW/冷噸 × 運行時間

3、冷卻水泵

用電量約 0.02~0.04 kW/冷噸，可估算為：

冷卻泵用電量(kWh) = 總冷噸 × 0.03 kW/冷噸 × 運行時間

4、冷凍水泵

用電量約 0.02~0.04 kW/冷噸，可估算為：

冷凍泵用電量(kWh) = 總冷噸 × 0.03 kW/冷噸 × 運行時間

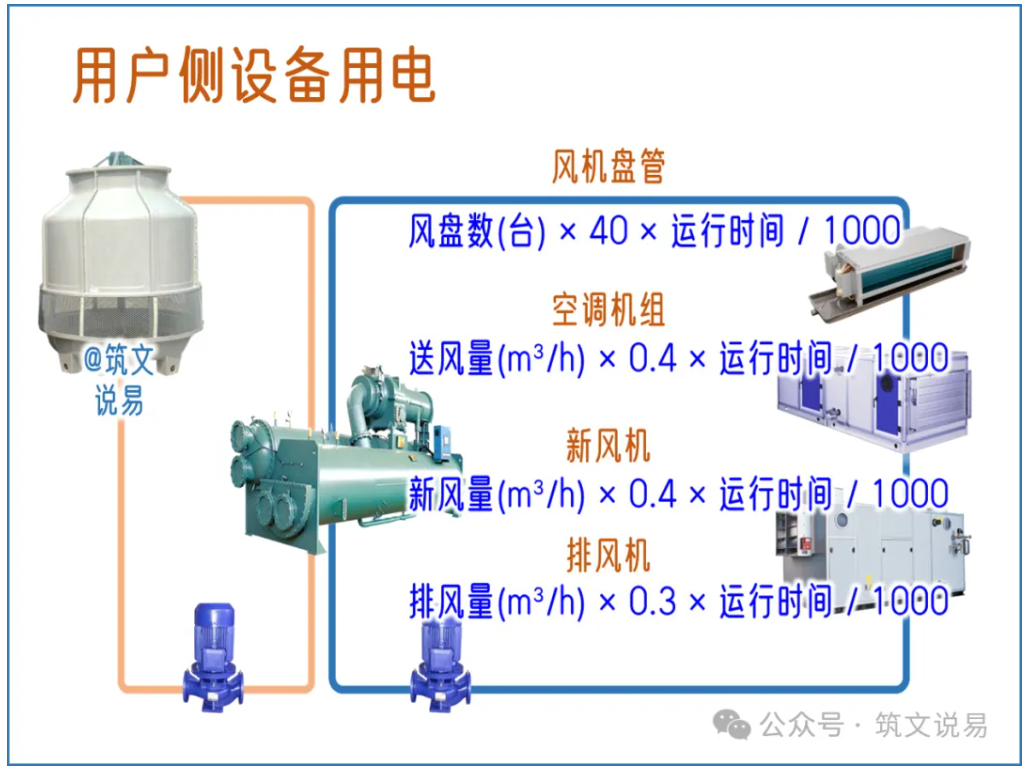

二、用戶側設備用電量

用戶側的空調末端設備通常為“風機+盤管”形式，其中風機用于驅動空氣循環而消耗電力，因此可以按各自的風量估算。

1、風機盤管

用電量約30~50 W/臺，可估算為：

總用電量(kWh) = 風機盤管數量(臺) × 40 W × 運行時間 / 1000

2、空調機組

用電量約 0.3~0.5 W/(m3/h)，可估算為：

總用電量(kWh) = 總風量(m3/h) × 0.4 W/(m3/h) × 運行時間 / 1000

3、新風機

用電量約 0.3-0.5 W/(m3/h)，可估算為：

總用電量(kWh) = 新風量(m3/h) × 0.4 W/(m3/h) × 運行時間 / 1000

8、排風機

用電量約0.2~0.4 W/(m3/h)，可估算為：

總用電量(kWh) = 排風量(m3/h) × 0.3 W/(m3/h) × 運行時間 / 1000

三、系統總用電量

將以上能源側和用戶側各設備的用電量相加，可得系統的總設備用電量。在此基礎上，還需要附加控制系統的用電量。

通?？刂葡到y的用電量，約為設備用電量的1~2%，因此最終的總用電量估算為：

系統總用電量(kWh) = 總設備用電量 ×（1 + 1.5%）

需要注意的是，以上用電量估算僅適用于工程初期的快速估算。實際使用中的用電量，可能因設備效率、使用情況、氣候條件等因素而有所差異。
