北京上地快捷假日酒店節能熱水系統改造項目

如需了解更多節能方案和節能改造服務，請咨詢低碳網專業專家團隊。

一、案例名稱

北京上地快捷假日酒店節能熱水系統改造項目

二、案例業主

北京景安世華上地酒店管理有限公司（北京上地智選假日酒店）是中關村上地信息產業基地內唯一的國際品牌酒店，由國際知名的洲際酒店集團管理。酒店擁有196間客房，日均用水量在25噸，酒店熱水系統采用傳統的蒸汽加熱模式，投資規模大，維護成本高。

三、案例內容

根據項目現場勘察，將原有蒸汽加熱系統改造為太陽能+氣源熱泵的節能熱水系統。
該系統采用太陽能集熱作為日間主要加熱方式，氣源熱泵為夜間主要加熱方式，備用保障熱源為電加熱系統，并加裝遠程監控系統，實現遠程控制為主和現場控制為輔的控制方式，最大程度上減少運行成本和人工。該系統的設計出水量為30噸/日，出水溫度為60℃，密閉式保溫，水箱的容積為24噸。
系統日間吸收太陽能光熱，在5—10月間天氣晴好時僅靠光熱即可完全滿足設計水量，節能率接近100%；由于采用了干式太陽能熱管技術，即使在冬季，只要天氣晴好，仍可提供較大的節能貢獻。冬季雨雪天氣時，主要依靠熱泵加熱，太陽能光熱為輔，最大限度降低電力消耗，節能率仍可達50%以上。僅當遭遇意外事故和極端天氣條件下啟動備用電加熱系統保障熱水供應。

太陽能系統按照英國THERMOMAX產品標準、由大連熵立得公司生產，采光面積184平方米，共49組太陽能模塊，每組24根熱媒真空管干式太陽能模塊，控制系統采用德國STECA智能控制單元，太陽能循環泵采用德國VILO高溫、無聲電磁循環泵，通過集熱器、管路、換熱盤管以及相關的水泵等配套設備組成密閉循環系統；熱泵輔助加熱系統采用清華同方生產的空氣源熱泵機組，與太陽能系統智能結合，定時定溫工作，使熱水供應得到保障。
遠程監控系統由節能服務公司自主設計的終端和前端系統組成，具有獨立的知識產權的軟件保護，共分為兩個相互關聯的部分：前端實現數據采集和自動控制，終端實現監控?cái)?shù)據處理和遠程控制。兩個部分通過設置，既可以分別單獨控制也可以聯合為一個系統運行。確保一旦出現故障時，整個系統能夠不間斷運行。該系統同時配備了UPS不間斷電源作為支撐，解決了斷電時系統正常工作問題。
項目的技術原理為：采用干式太陽能真空集熱管采集太陽能，加熱自來水，并將熱水送入恒溫水箱；采用空氣源熱泵對恒溫水箱內的熱水進行恒溫加熱；用電輔熱系統作為應急備用加熱器；采用遠程監控系統對設備進行監視。

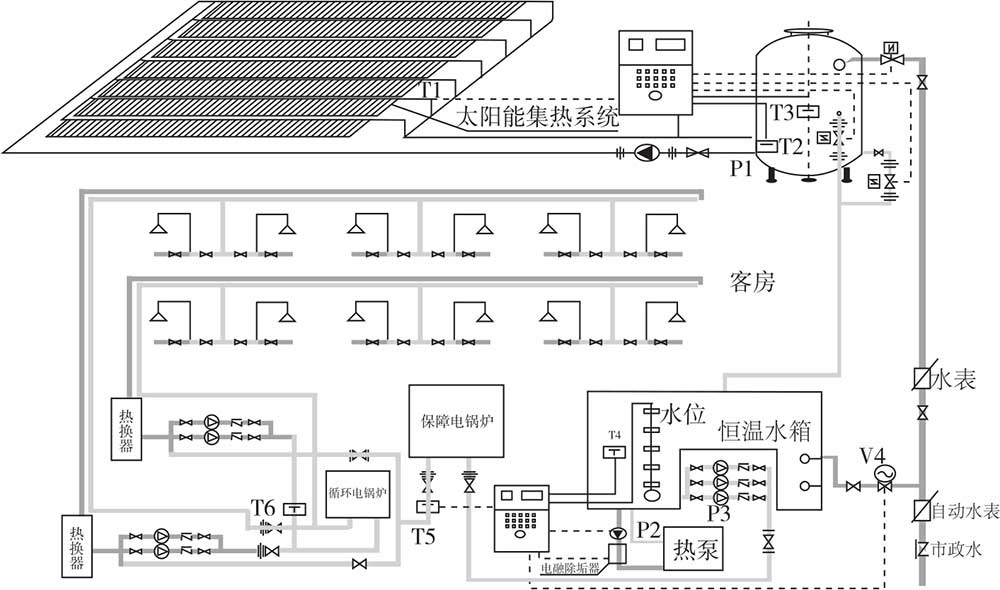

技術原理圖

該項目的建設期為20天，自2010年12月7日始，至2010年12月26日止。目前項目已經完工，新系統已經正常投入使用。

四、項目年節能量及節能效益

1．年節能量
（1）本項目以采用蒸汽加熱加工洗浴用水的能耗作為能耗基準，單位為kg蒸汽/噸熱水。單位能耗基準的計算依據為：
?
為便于計算，折算為電能消耗數值為65kW·h/噸熱水。
（2）該項目節能目標為平均每單位熱水節能量為56.5kW·h/噸熱水。項目甲方預計日均標準熱水用量為30噸，年用水量為10800噸（按360天計算）。因此，項目的年度節能量目標為610200kW·h，折合標準煤248.35噸；合同期總節能量目標為6102000kW·h，折合標準煤2483.5噸。
（3）節能效益按照實際節省的電費計算，單位節能效益按電費漲幅同步調整。電費價格以相關供電部門發布的電價為準。
（4）該項目實際節能量依甲方用水量和加熱設備耗電量計算。用水量的測量采用北京源流水表公司生產的6-0373DN型號水表，用電量的測量采用上海哈儀電表公司生產的DTSF791電表。節能量依據以下公式每半年結算一次：

實際節能量（kW·h）=項目能耗基準（kW·h/噸）×用水量（噸）-用電量（kW·h）。

2．年節能效益
項目實施后年節能效益約為12萬元，合同能源期內產生節能效益120萬元。

五、商業模式

項目采用節能效益分享型的合同能源管理模式，項目合同期為10年，效益分享期內采用各占50%的方式進行分享。

六、融資渠道

項目投資額為30萬元，為節能服務公司自有資金。
